BIRCOmax-i® | Het afvoerkanaal voor infrastructuur

Het enorme retentiegebied zorgt ervoor dat zelfs de zwaarste stormen en zware regenval minder verwoestend zijn.

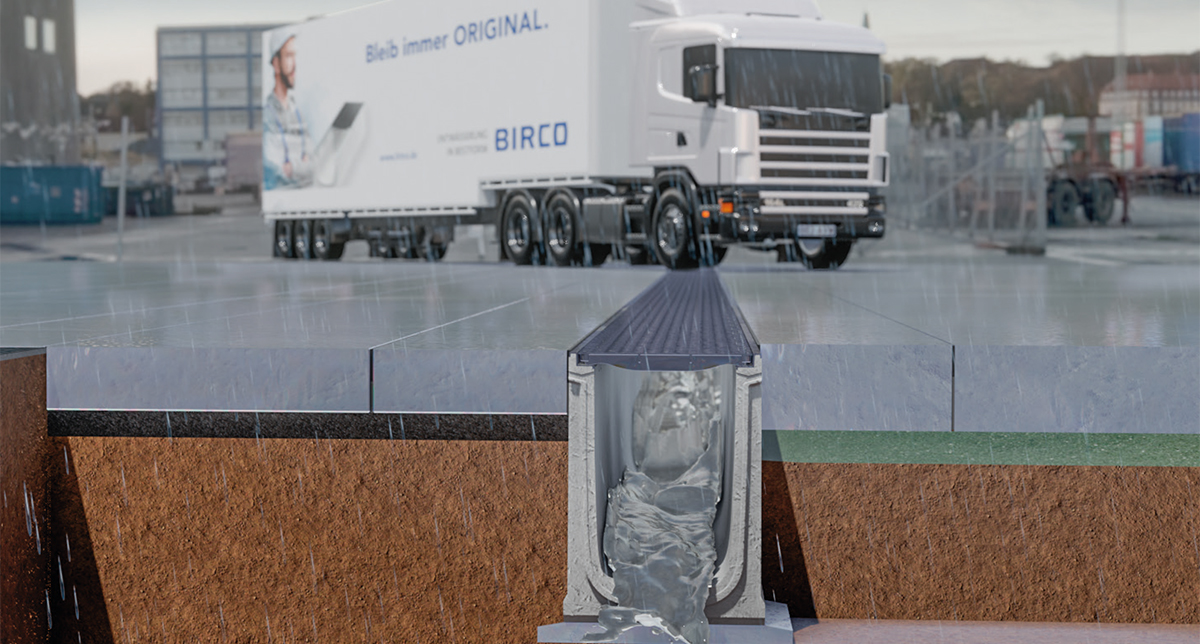

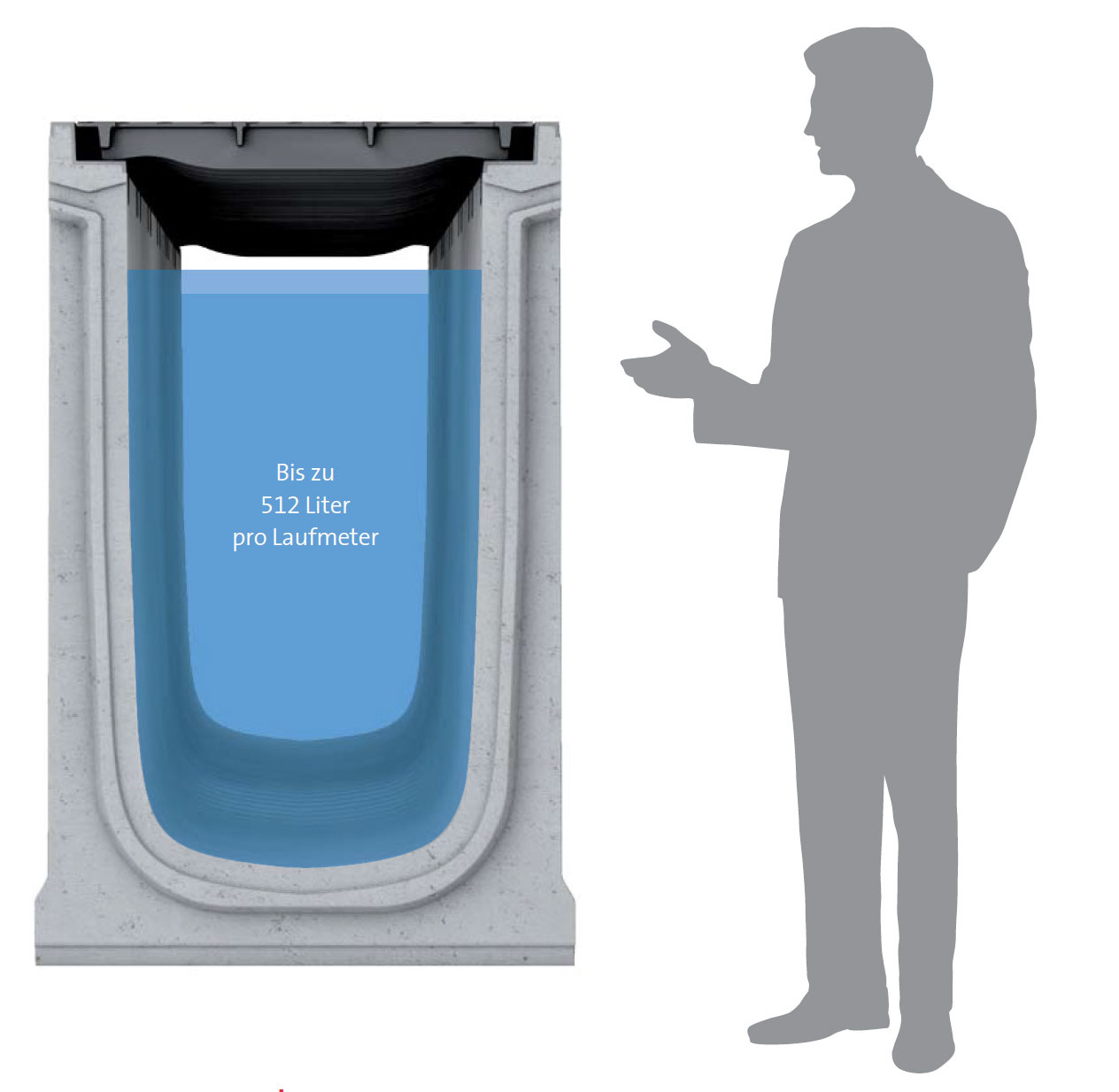

De BIRCOmax-i® kan tot 512 liter water per strekkende meter opslaan en zo de ergste overstromingen beperken. Bescherming van gebouwen, bescherming van investeringen en verkeersveiligheid in combinatie met wateropslag aan de oppervlakte maken het tot het concept van de toekomst in stedelijk waterbeheer.

Dit omvat: DIBt-goedkeuring (Z-74.4-160) voor gebruik in opslag-, vul- en behandelingsfaciliteiten (LAU) in de logistieke en industriële sector. De goedkeuring van de bouwautoriteit maakt installatie zonder afzonderlijke tests mogelijk. Dit versnelt de procedure voor autoriteiten en klanten.

Superieur ontwerp

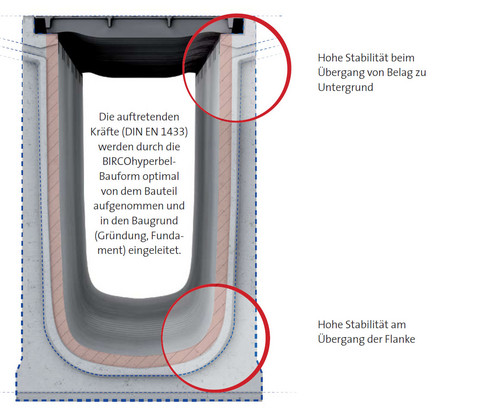

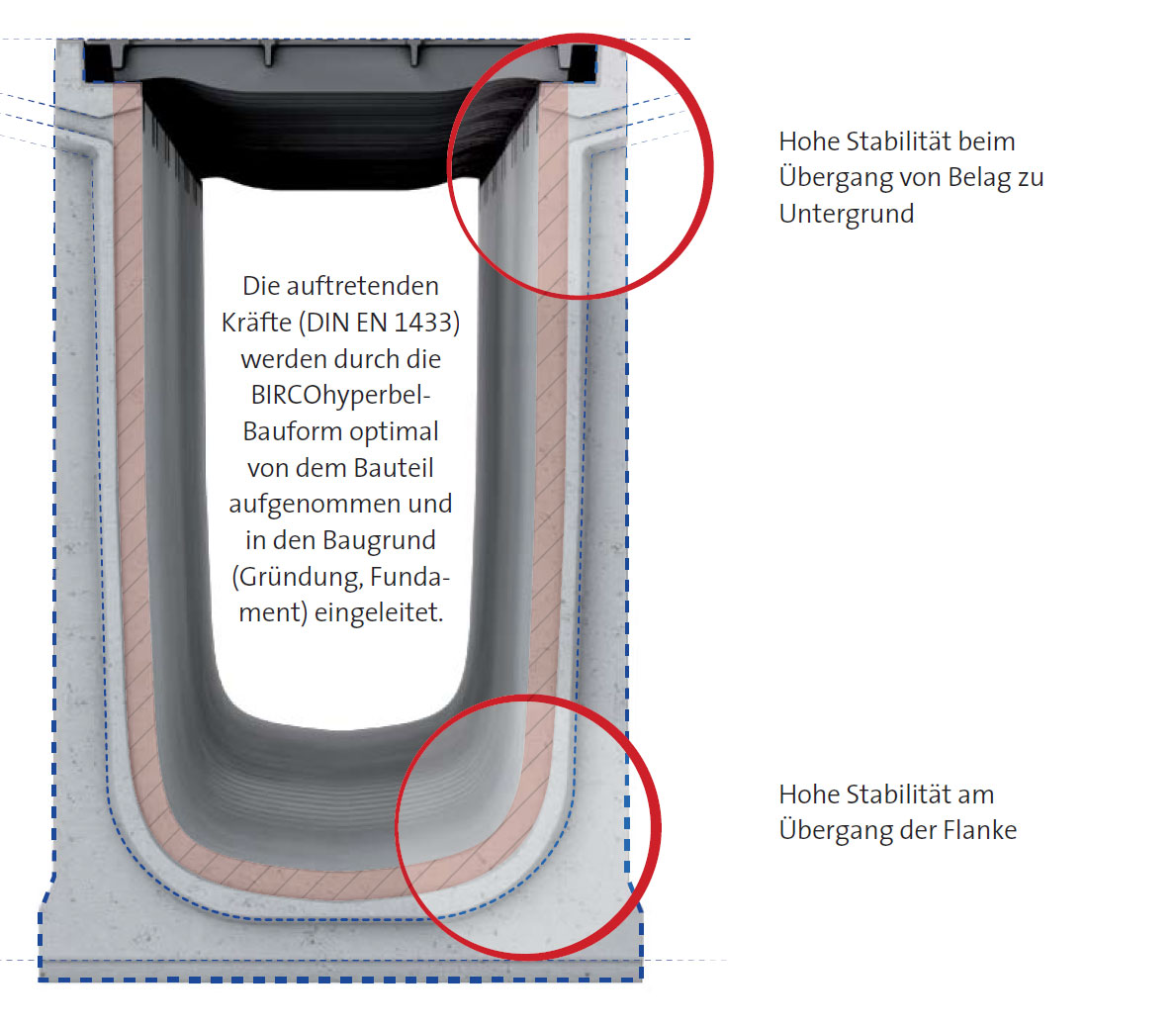

Het nieuwe BIRCOhyperbel-ontwerp verhoogt de stabiliteit en vermindert tegelijkertijd het ruimtegebruik. Intelligente technologie voor de civiele techniek van morgen.

Slanke flanken vergroten het opvangvolume. De hyperbolische contour verbetert de zelfreinigende eigenschappen van de goot. Tegelijkertijd verdeelt de BIRCOhyperbel de verticale krachten op het onderdeel optimaal, waardoor de stabiliteit en stevigheid toenemen. Dit is wat de enorme omvang van de BIRCOmax-i® in de eerste plaats mogelijk maakt, met volledige prestaties en een goede hantering tijdens de installatie.

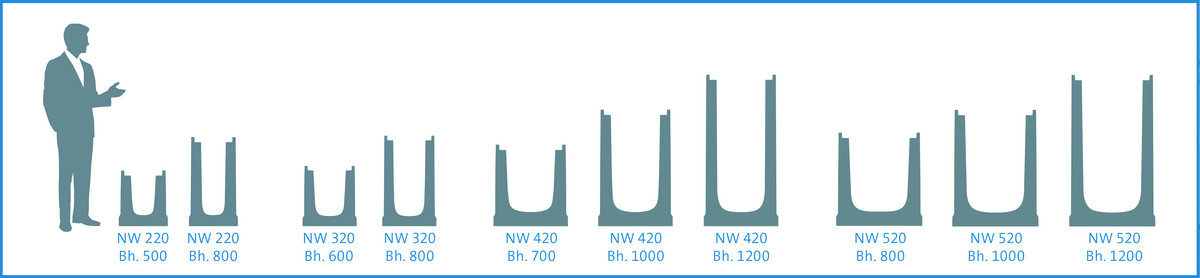

• Gootsysteem: NW 220, 320, 420, 520, elk in verschillende bouwhoogten
• Met bouwvergunning (nr. Z-74.4-160)
• AKR-bestendig
• Beton kwaliteit C 60/75
• Bouwlengtes: 1,50 en 3,00 meter
• BIRCOhyperbel ontwerp voor maximale stabiliteit
• Type I installatie
• 5 mm gietijzeren lijst met KTL-coating
• Anti-verdringingsinrichting en 8-voudige M-12 schroefverbinding van de afdekking per meter
• Continue bescherming tegen overstroming
• Professionele WHG-voeg
• Belastingsklasse: A 15 - F 900, DIN EN 1433
• Hoog aanzuigvolume
• Korte levertijden, zelfs voor grote hoeveelheden

• Luchthavens, Luchtzijde
• Zee- en binnenhavens
• Industriële en logistieke gebieden
• Parkeerterreinen met draaiende vrachtwagens
• Voorterreinen van openbare gebouwen, stations, scholen en evenementenlocaties
• Verkeersroutes
• Overal waar een hoge onmiddellijke absorptie van grote hoeveelheden water vereist is
• Aanvulling op rioolnetwerken

Planungssicherheit und maximale Leistung für die Investition. Zukunftssicher durch Stabilität, Langlebigkeit und das große Speichervolumen für zukünftige Starkregenereignisse. BIRCOmax-i® ist die erste Wahl für Sanierungsgebiete, da er von oben verlegt wird und die Oberfläche nur wenig belastet. Die Verfügbarkeit ist auch für zukünftige Sanierungs- oder Erweiterungsprojekte gewährleistet.

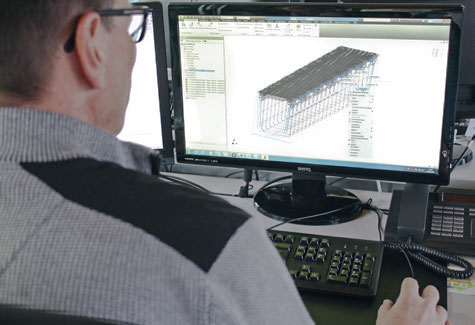

Eenvoudige planning dankzij de grote verscheidenheid aan nominale breedtes en installatiehoogtes - zodat het precies past. Groot direct volume dicht bij het oppervlak bespaart buizen, vult goten aan en vereenvoudigt de planning. Uitgebreide ondersteuning door BIRCO toepassingstechniek is gegarandeerd in elke fase van het project met advies, berekening en planningsondersteuning. Snelle levering verkort de bouwfase.

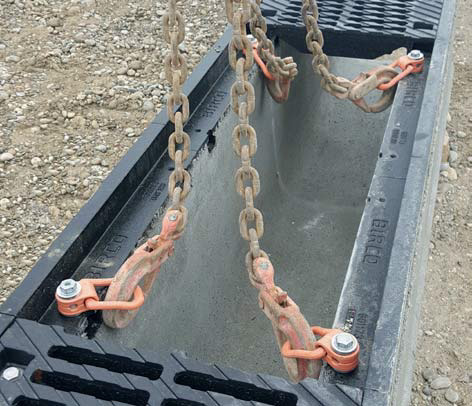

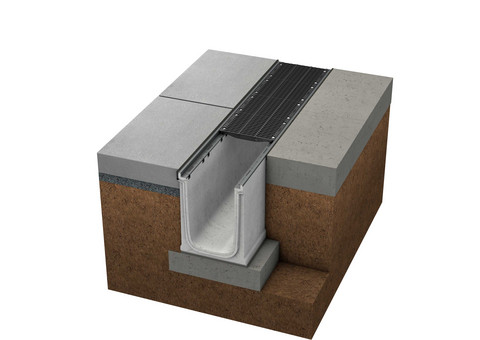

Installatie als een type I-goot is mogelijk, zodat complex betonstorten niet nodig is. Grote onderdelen met minder voegen en snelle bouwvoortgang. Hoogste kwaliteit en zeer stabiel gootmateriaal verminderen transport, installatie en gevolgschade. Daarbij komt de ongecompliceerde installatie af fabriek - zoals altijd bij BIRCO.

Installatie van bovenaf in de kleinste bouwput
Dankzij het innovatieve frame en de stabiele verankering evenals de veilige M12 schroefdraad kan de BIRCOmax-i® van bovenaf worden geïnstalleerd. Dat is bijzonder praktisch bij renovatieprojecten. De aanslagschroefverbindingen worden van bovenaf in de schroefgaten van de afdekking geschroefd, waardoor de nadelen van flankmontageoplossingen wegvallen. Het volledige schroefverbindingssysteem van de BIRCOmax-i® werd hiervoor ontworpen en uitvoerig getest.

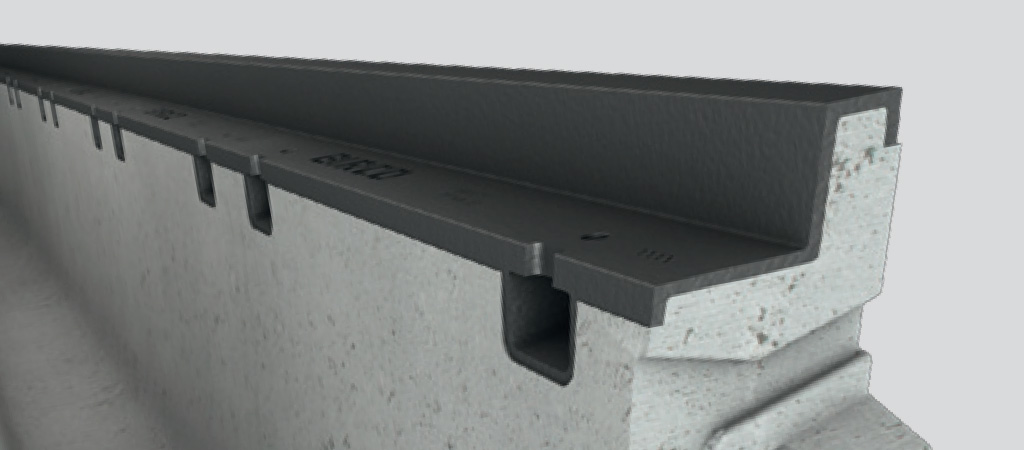

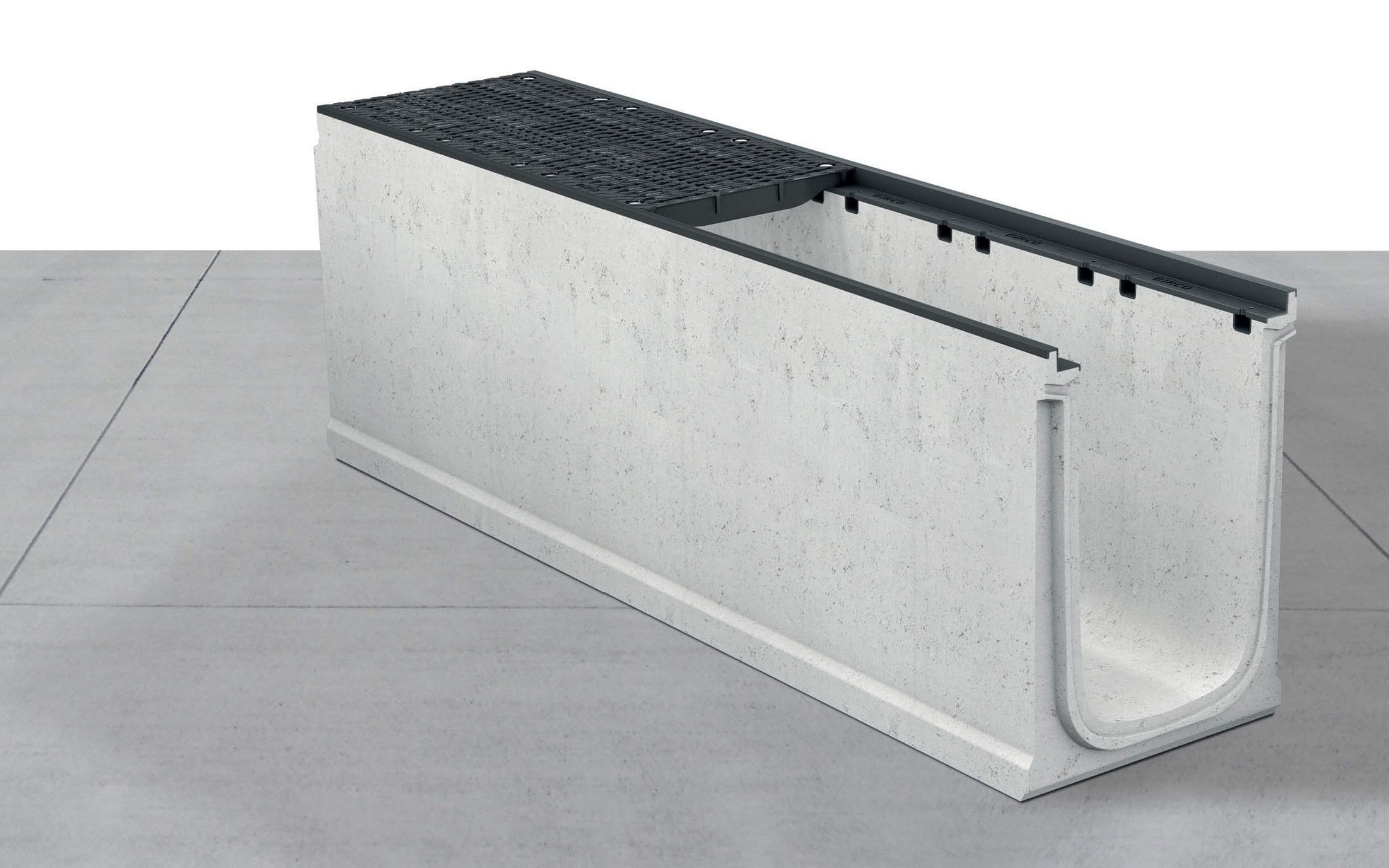

Het profiel als prestatiekenmerk
BIRCOmax-i® is uitgerust met frames van 5 mm gegoten staal met een kathodische dompellaklaag die diep in het beton zijn verankerd. Deze garanderen de duurzaamheid van het gehele gootelement op lange termijn. De stevige gegoten frames beschermen tegen slijtage en bevestigen de afdekkingen op hun plaats met behulp van verdringers en schroeven.

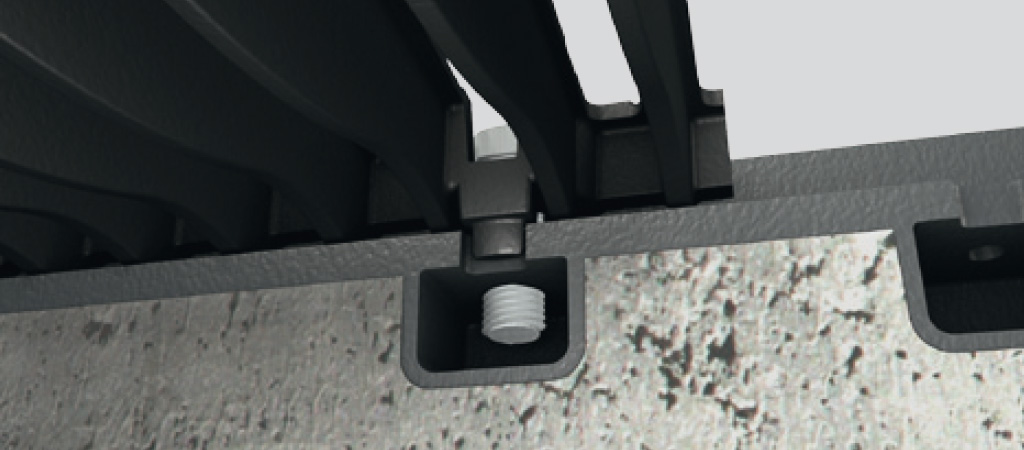

Klaar voor de uitdaging van constant verkeerDe werkelijkheid is geen laboratorium. De dagelijkse praktijk toont aan dat er grote krachten op de frames, afdekkingen en flanken van de componenten inwerken wanneer zware voertuigen draaien en starten. Daarom is de gietijzeren afdekking van de BIRCOmax-i® ook voorzien van een verdringingsbeveiliging. Bovendien zijn de afdekkingen 8 keer per meter geborgd met veilige M12 bouten.

De speciale betonmix maakt het verschil
Het hoogwaardige gewapend beton C 60/75 heeft een aantal voordelen ten opzichte van gladde materialen zoals polymeerbeton of kunststof dankzij het ruwe buitenoppervlak op de flanken. Het gootlichaam harmonieert met aangrenzende materialen in de weg- en waterbouw en overtuigt door zijn hoge stabiliteit.

Stevig verankerd aan de onderconstructie
BIRCOmax-i® heeft een continue opstuwbeveiliging. Dit betekent dat het drainage-element over de hele lengte wrijvingsgesloten is met de aangrenzende onderconstructie. Bij een juiste installatie is het praktisch onmogelijk dat het drainage-element wiebelt of loskomt van de onderconstructie.

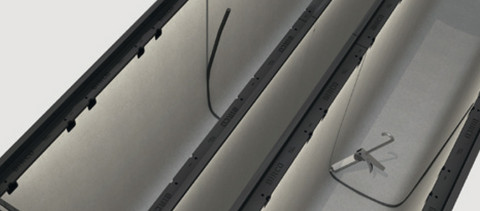

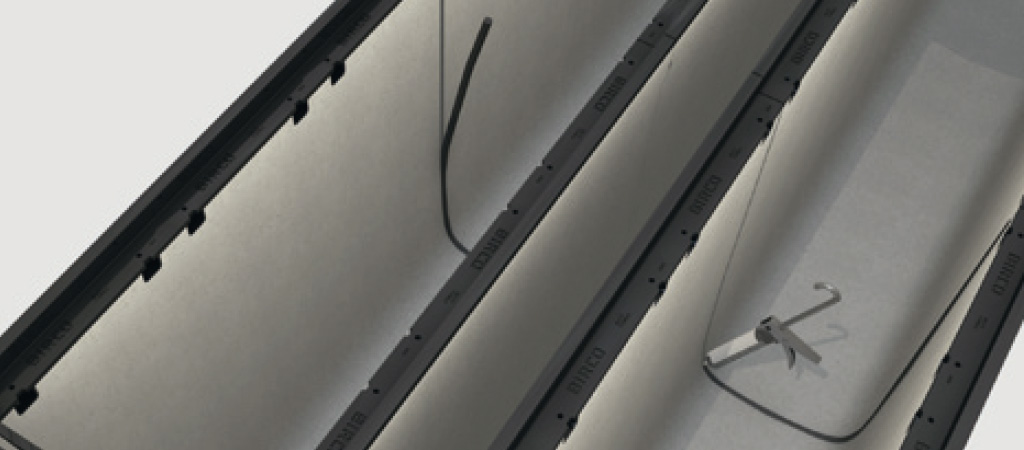

Veilig is veilig. Nieuwe tand en groef.
Het nieuwe tand-groef ontwerp van BIRCOmax-i® maakt een professionele WHG-verbinding mogelijk. De professionele integratie van uitzetvoegen tussen de goten werd ook zorgvuldig overwogen in de ontwerpfase. Een niet onbelangrijk aspect bij grote temperatuurschommelingen.

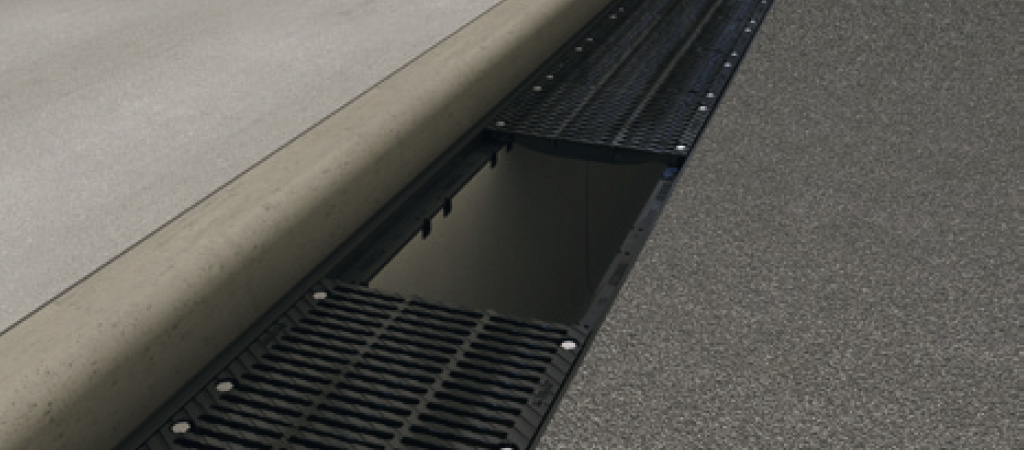

Ruimte voor infrastructuur
Er is altijd te weinig ruimte in stedelijke gebieden en het veelvuldig openstellen van hele straten is een grote belasting voor bewoners en stadskas. Met BIRCOmax-i® win je ruimte voor meer in de nabije toekomst. Het grote volume biedt waardevolle reserves - en niet alleen voor water.

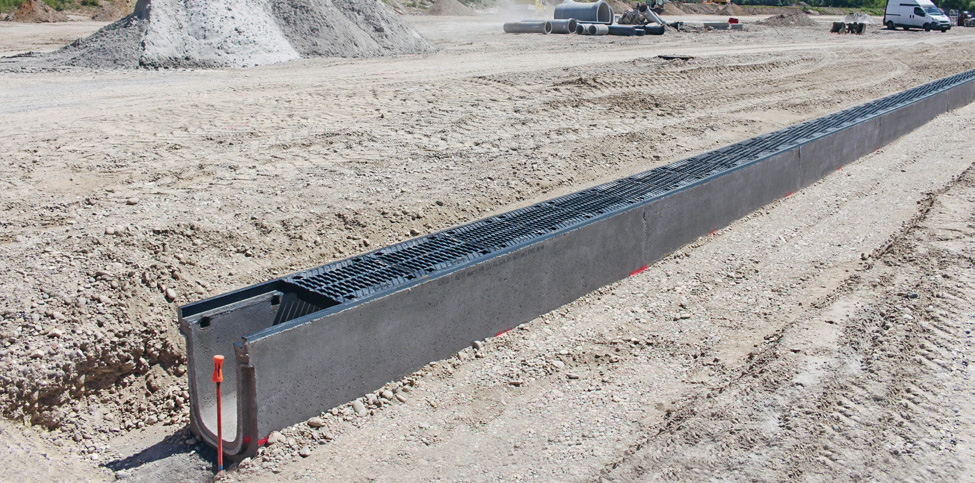

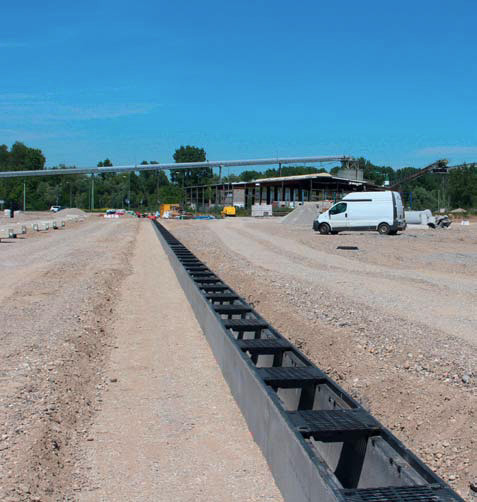

Een van de grootste binnenhavenexploitanten van Europa, Port Autonome de Strasbourg, realiseert een strategische uitbreiding van zijn capaciteiten met de havenfaciliteit in Lauterburg. BIRCO kon uitgebreide ondersteuning bieden voor de planning van de logistieke gebieden tijdens de ontwerpfase met berekeningen en leveringsschema's.

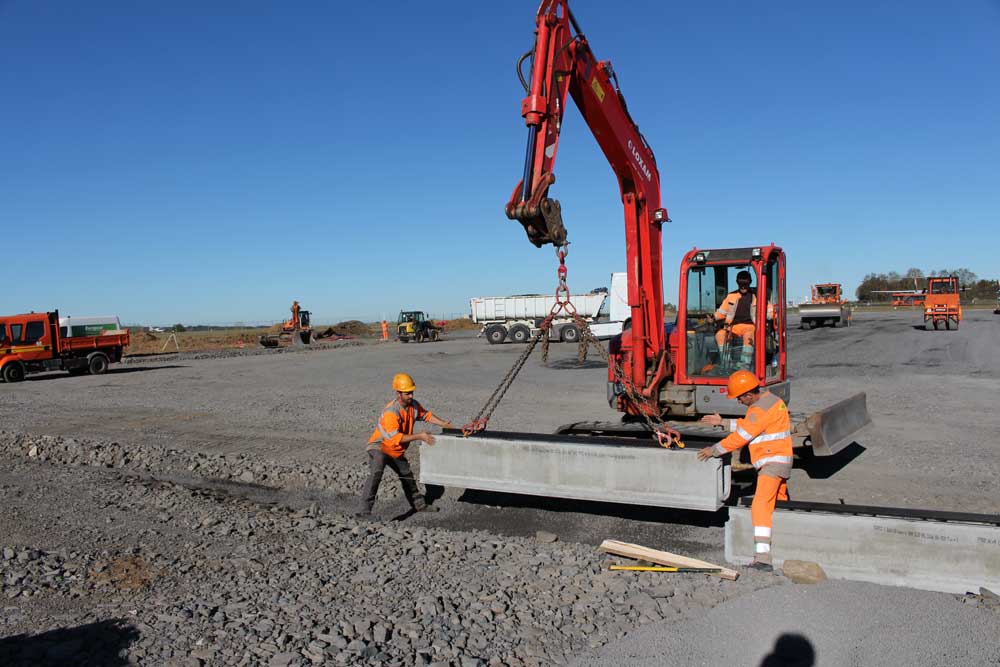

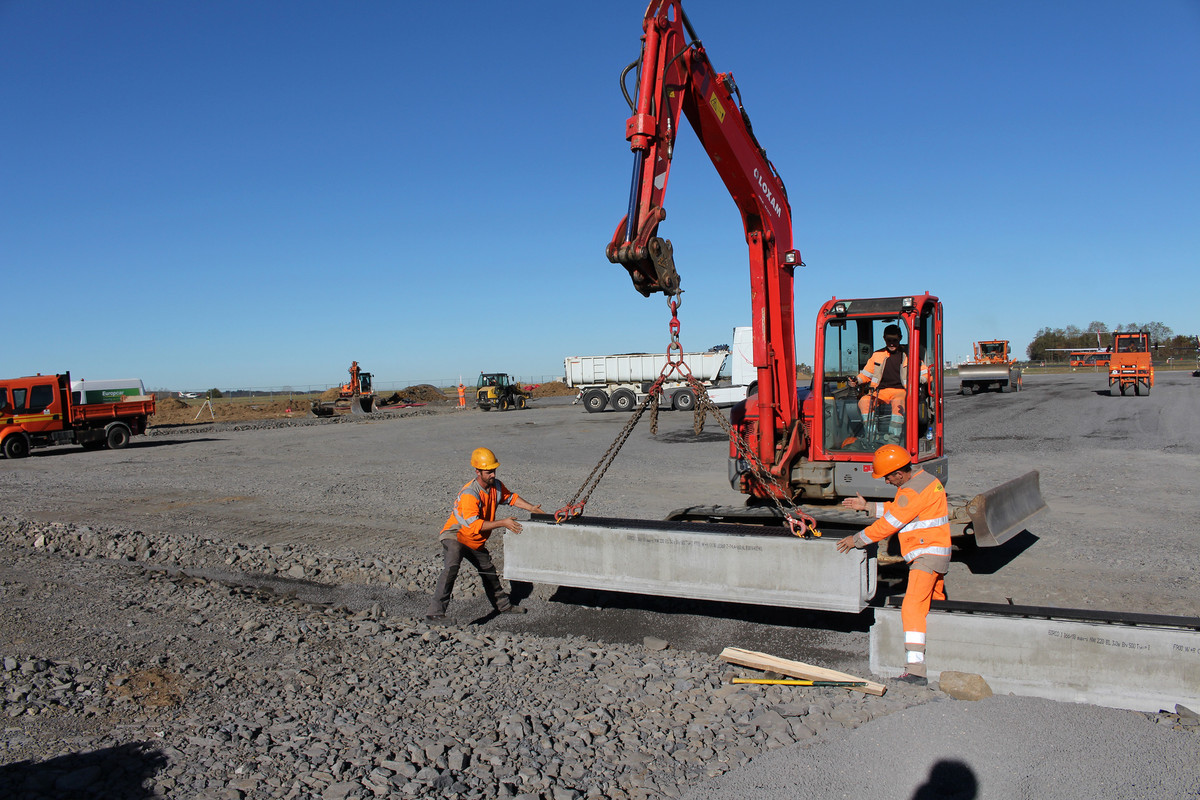

Geoptimaliseerde installatie

De verantwoordelijken kozen al snel voor het BIRCOmax-i® gootsysteem. De som van de eigenschappen van dit moderne afvoersysteem is gewoon overtuigend. De type I-componenten bieden al bij de inbouw doorslaggevende voordelen. Zonder zijdelingse ommanteling zijn er geen tijdrovende arbeidsstappen. De grote componenten van drie meter zorgen voor een snelle voortgang op de bouwplaats en minder voegen bieden meer veiligheid tijdens het gebruik. De innovatieve kanaalvorm garandeert maximale stabiliteit, zelfs bij maximale belasting.

Toekomstbestendig met een nominale breedte van 320 mm en een inbouwhoogte van 600 mm: Om te kunnen reageren op klimaatveranderingen/zware regenval is de BIRCOmax-i® met zijn enorme onmiddellijke opslag dicht bij het oppervlak de moderne oplossing in de civiele techniek. Het systeem werd aangesloten op het riool via DN 315 boorgaten - dit voorkomt terugstroming en de grote havengebieden worden snel gedraineerd.

Der Oberflächenschutz durch den in Beton verankerten Gussrahmen schützt die Oberfläche des Rinnenelements. Die tragende hyperbolische Konstruktion des BIRCOmax-i® wurde speziell für den Schwerlastbereich entwickelt. Dies gewährleistet einen störungsfreien Betrieb über einen langen Zeitraum. Besonders in Hafenanlagen mit hohen Dauerbelastungen.
